產品標題：美標德標國標鋼絲編織液壓膠管

所屬分類：美標德標國標鋼絲編織液

產品簡介：一、產品結構：鋼絲編織膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。二、產品用途：鋼絲增強液壓橡

服務熱線

0318-4222828 / 0318-4312882

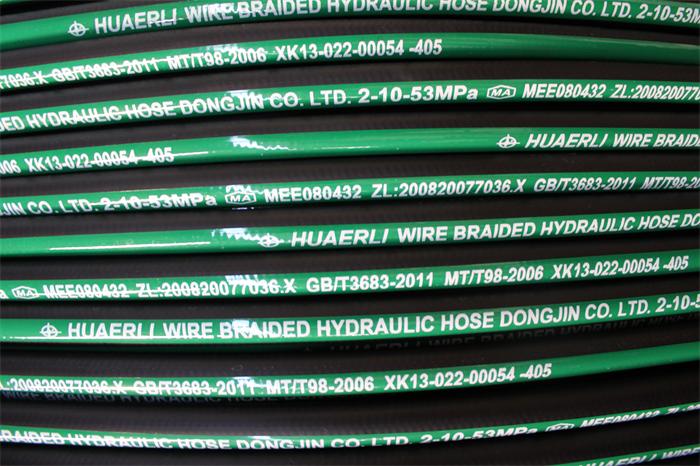

　一、產品結構：
　　鋼絲編織膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。
　　二、產品用途：
　　鋼絲增強液壓橡膠軟管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。
　　注：本企業鋼絲編織膠管參照GB/T3683-1992標準設計制作，并可根據要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT， SAE100R2AT標準膠管，本標準不適合蓖麻油基和脂基液體.
　　三、工作溫度：油類-40℃—+100℃，空氣-30℃—+50 ℃，水乳液+80℃以下，超出請選用本廠專用產品
　　四、產品特點：
　　1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
　　2.膠管承壓力高，脈沖性能優越。
　　3.管體結合緊密，使用柔軟，在壓力下變形小。
　　4.膠管具有優良的耐曲繞性和耐疲勞性。
　　5.鋼絲編織膠管長度大，Φ32以上定尺為20米，Φ25以下可連達十米甚至百米以上。

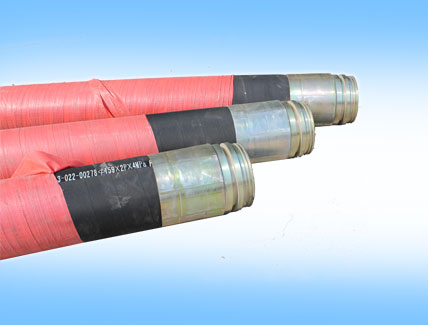

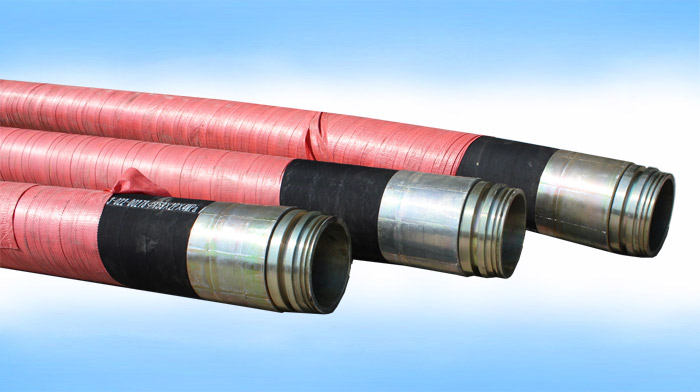

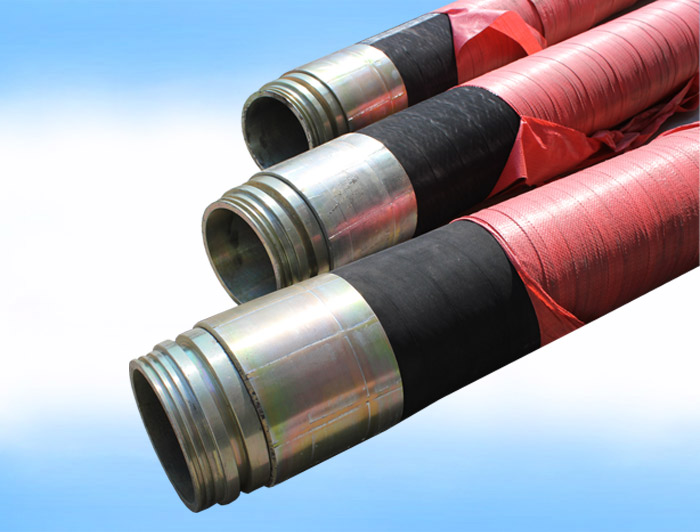

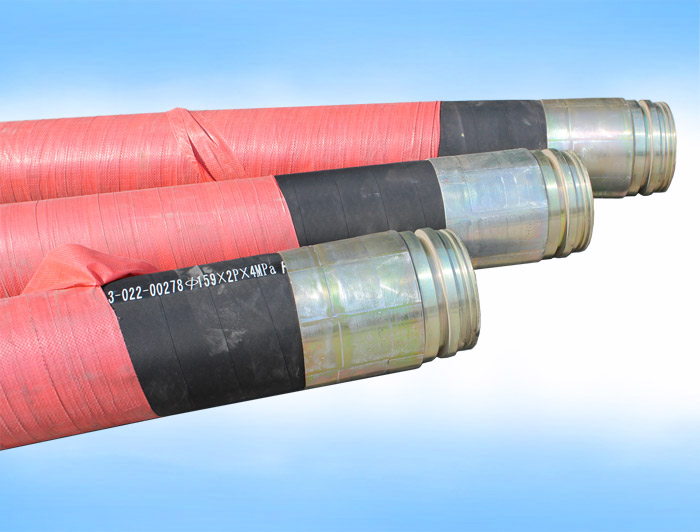

　　五、本公司生產的高壓膠管總成全部采用優質鋼絲編織膠管或鋼絲纏繞膠管及膠管接頭，經專用設備扣壓而成。根據用戶需要可選擇優質碳鋼接頭、不銹鋼接頭、銅制接頭、鋁制接頭等，接頭形式及螺紋嚴格參照國標公制（JB1891-1900-77）、美制標準、英制標準等，數據準確，結構合理，裝配方便，扣壓緊密，高溫、高壓及脈沖工作狀態下，不漏液、不脫頭，安全系數高，使用壽命長，并可根據用戶需要設計生產異型接頭及連接體。

Ⅰ、Ⅱ層編織膠管規格、技術參數：

102±0.7

117±1.5

113±0.8

290

870

1280

6.16

膠管代號層數-內徑-壓力 MPa	膠管內徑(mm)	膠管外徑(mm)	編織層外徑(mm)	工作壓力		爆破壓力		彎曲半徑	單位重量
膠管代號層數-內徑-壓力 MPa	膠管內徑(mm)	膠管外徑(mm)	編織層外徑(mm)	MPa	Psi	MPa	Psi	彎曲半徑	kg/m	ib/ft
1-φ5(3/16")-21	5±0.5	12.7±0.8	9.6±0.6	21	3043	63	9129	90	0.3	0.019
1-φ6(1/4")-20	6±0.5	16+1.0	11.7±0.6	20	2898	60	8694	100	0.34	0.021
1-φ8(5/16")- 17.5	8±0.5	18+1.0	13.7±0.69	17.5	2536	52.5	2608	115	0.42	0.026
1-φ10(3/8")-16	10±0.5	20+1.0	15.7±0.6	16	2318	48	6954	130	0.47	0.029
1-φ13(1/2")-14	13±0.5	24+1.2	19.7±0.8	14	2028	42	6084	180	0.64	0.04
1-φ16(5/8")-12	16±0.5	27+1.2	22.7±0.8	12	1739	36	5217	205	0.70	0.044
1-φ19(3/4")-10	19±0.5	30+1.2	25.7±0.8	10	1449	30	4347	240	0.84	0.053
1-φ22(7/8")-9	22±0.5	33+1.2	28.7±0.8	9	1304	27	3912	280	0.95	0.059
1-φ25(1")-8	25±0.5	37+1.2	32.2±0.8	8	1159	24	3471	300	1.09	0.068
1-φ32(5/4")-6	32±0.7	44+1.5	39.2±0.8	6	869	18	2607	420	1.38	0.086
1-φ38(3/2")-5	38±0.7	50+1.5	45.2±0.8	5	1014	15	3042	500	1.8	0.115
1-φ51(2")-4	51±1.0	63+1.5	58.2±0.8	4	579	12	1737	630	2.8	0.175
1-φ64(5/2")- 2.5	64±1.0	75+1.5	71±0.8	2.5	362	7.5	1086	770	2.0	0.125
1-φ76(3")-1.5	76±1.0	88+1.5	84±0.8	1.5	217	4.5	651	930	1.6	0.1
1-φ89(7/2")-1	89±1.0	103+1.5	99±0.8	1	144.9	3	435	1100	1.0	0.08
1-φ102(4")-0.8	102±1.0	115+1.5	111±0.8	0.8	116	2.4	348	1250	0.8	0.06
2-φ5(3/16")-60	5±0.5	15.0+0.8	11.2±0.6	60	8694	180	26082	90	0.4	0.025
2-φ6 (1/4&quoquot;)-60	6±0.5	18+1.0	13.5±0.6	60	8694	180	26082	100	0.45	0.028
2-φ8(5/16")-50	8±0.5	20+1.0	15.5±0.6	50	7245	150	21735	115	0.62	0.039
2-φ10(3/8")-40	10±0.5	22+1.0	17.5±0.6	40	5796	120	17388	130	0.71	0.044
2-φ13(1/2")-30	13±0.5	26+1.2	21.5±0.8	30	4347	90	13041	180	0.93	0.06
2-φ16(5/8")-21	16±0.5	29+1.2	24.5±0.8	21	3043	63	9129	205	1.00	0.063
2-φ19(3/4")-18	19±0.5	32+1.2	27.5±0.8	18	2608	54	7824	240	1.23	0.077
2-φ22(7/8")-16	22±0.5	35+1.2	30.5±0.8	16	2318	48	6955	270	1.18	0.086
2-φ25(1")-14	25±0.5	39+1.2	34±0.8	14	2028	42	6084	300	1.54	0.096
2-φ32(5/4")-11	32±0.7	46+1.5	41±0.8	11	1594	33	4782	420	1.92	0.120
2-φ38(3/2")-10

Ⅲ層編織膠管規格、技術參數：

軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	工作壓力		試驗壓力		******壓力		彎曲半徑 mm	參考重量 kg/m
軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	Mpa	Psi	MPa	Psi	Mpa	Psi	彎曲半徑 mm	參考重量 kg/m
3-5-72	5±0.5	13.2±0.6	17±0.8	72	10433	108	15649	180	26082	120	0.50
3-6-68	6±0.5	15.0±0.6	19±1.0	68	9583	102	14780	170	24633	140	0.56
3-8-54	8±0.5	17.5±0.6	22±1.0	54	7825	81	11737	120	17388	160	0.83
3-10-44	10±0.5	19.5±0.6	24±1.0	44	6376	66	9563	110	15939	180	0.95
3-13-32	13±0.5	23.5±0.8	28±1.2	32	4637	48	6955	96	13910	240	1.22
3-16-23	16±0.5	26.5±0.8	31±1.2	23	3333	34.5	4999	69	9998	300	1.30
3-19-20	19±0.5	29.5±0.8	34±1.2	20	2898	30	4347	60	8694	330	1.62
3-22-18	22±0.5	32.5±0.8	31±1.2	18	2608	27	3912	54	7825	380	1.81
3-25-16	25±0.5	36.0±0.8	41±1.0	16	2318	24	3478	48	6955	400	1.99
3-32-13	32±0.5	43.0±0.8	48±1.2	13	1884	19.5	2826	39	5651	450	2.46
3-38-12	38±0.7	49.0±0.8	54±1.5	12	1789	18	2608	36	5216	500	3.08
3-51-10	51±1	62.0±0.8	67±1.5	10	1449	15	2174	30	4347	630	3.96
3-64-6	64±1	75.0±0.8	80±1.5	6	895	9	1304	18	2608	790	4.72
3-76-5	76±1	88.0±0.8	92±1.5	5	725	7.5	1087	15	2174	960	5.69
3-89-4	89±1	101.0±0.8	107±1.5	4	580	6	895	12	1789	1100	6.8
3-102-3.5	102±1	114.0±0.8,	120±1.5	3.5	507	5.25	761	10.5	1521	1280	7.34
3-127-3	127±1	139±1	145±1.5	3	435	4.5	652	9	1304	1560	8.45

　一、產品結構：
　　鋼絲編織膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。
　　二、產品用途：
　　鋼絲增強液壓橡膠軟管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。
　　三、工作溫度：
　　油類-40℃—+100℃，空氣-30℃—+50 ℃，水乳液+80℃以下，超出請選用本廠專用產品。
　　四、產品特點：
　　1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
　　2.膠管承壓力高，脈沖性能優越。
　　3.管體結合緊密，使用柔軟，在壓力下變形小。
　　4.膠管具有優良的耐曲繞性和耐疲勞性。
　　5.鋼絲編織膠管長度大，φ32以上定尺為20米，φ25以下可連達十米甚至百米以上。

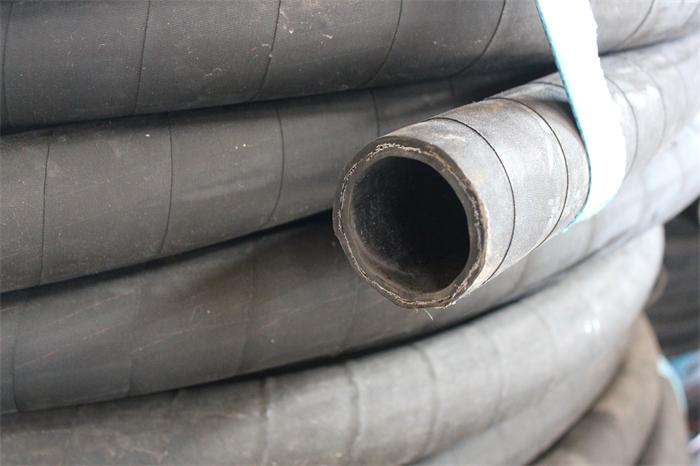

　噴砂專用膠管：
　　產品特性：本品為橡膠管系列產品,具有耐油、耐酸堿、耐熱、耐壓等特性的輸送及吸引橡膠管。
　　產品用途：主要用于工業、礦山、民用輸送及吸引液體、氣體等。
　　產品包裝：盤卷或無包裝
　　大多數橡膠管具有無毒、環保，但一些要求較高的油氣管，在橡膠材料中添加了阻燃劑，阻燃劑中含有毒有害物質對人體和大氣會產生輕微影響。
　　橡膠管的特性還有；生理惰性、耐紫外線、耐臭氧、耐高低溫（-80至300度）、透明度高、回彈力強，耐壓縮不變形、耐油、耐沖壓、耐酸堿、耐磨、難燃、耐電壓、導電等性能。
　　橡膠管維護與使用
　　1.正確使用橡膠管
　　確定您所需的橡膠管長度非常重要，同時也應當檢查橡膠管的使用條件是否符合所選膠管的要求。應當確保您將使用的橡膠管是非常合適的。應當謹慎確定工作壓力與吸力值。橡膠管的兩端不能持續浸沒在輸送的物質內。
　　2.安裝橡膠管以備使用
　　如果您在安裝橡膠管時使其彎曲半徑小于規定的低值，橡膠管的使用壽命將將大大縮短。因此安裝前，建議您就使用信息進行咨詢，尤其是橡膠管彎曲半徑的信息。
　　3.橡膠管的維護
　　清潔：在使用之后，建議您將膠管清空。如有必要，應當進行清潔。檢查：每次使用之后都必須檢查橡膠管，以確保其沒有出現結構損壞。壓力：如果橡膠管在使用時承受嚴重壓力或者橡膠管外層將長時間與輸送的液體接觸，則建議進行液壓測試。
